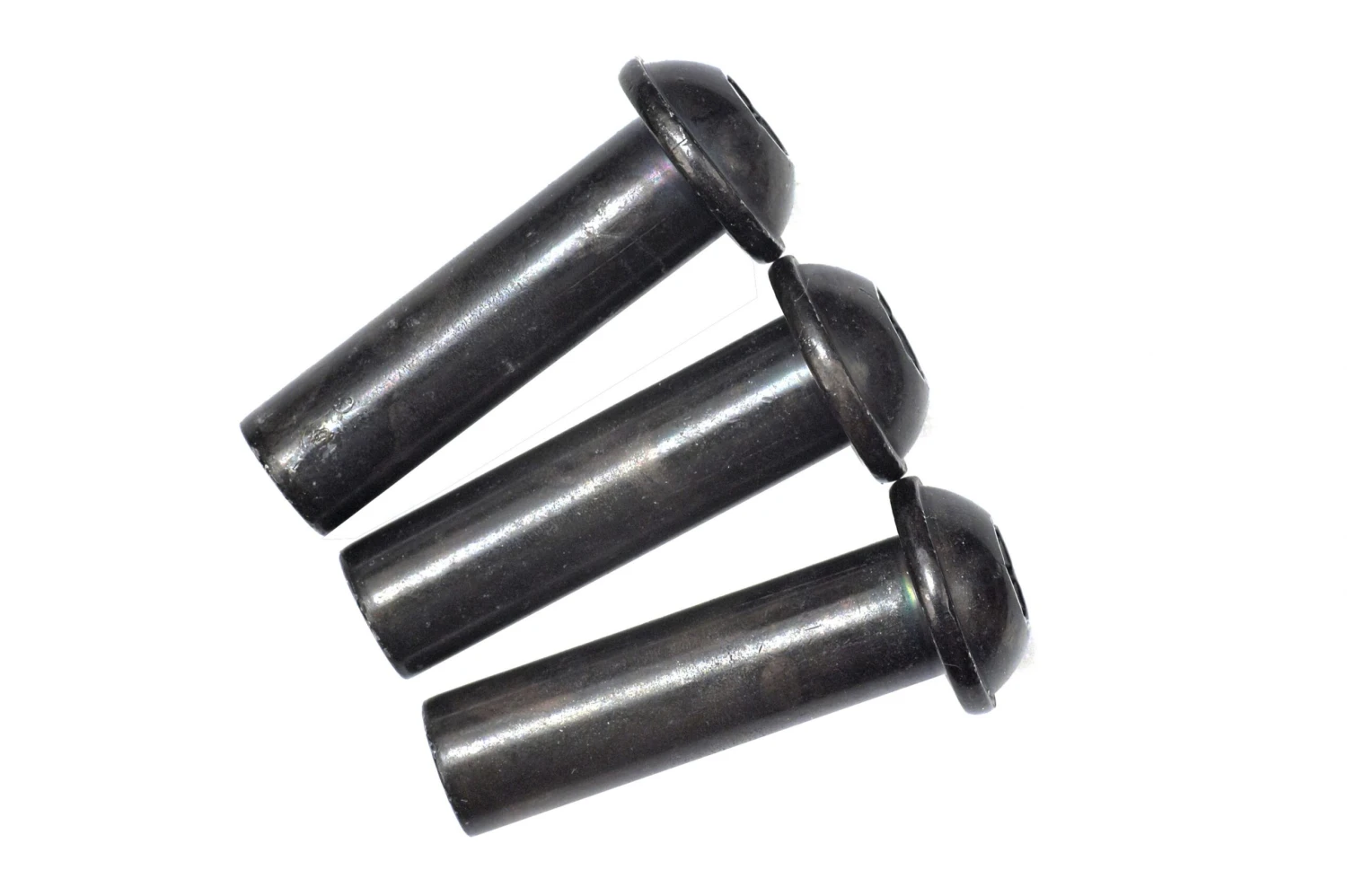

Bosch EBike Antriebseinheit Dehnhülsen M8 – Classic

Die Bosch Dehnhülsen M8, T40 muss nach der Demontage der Classic-Line Antriebseinheit zwingend erneuert werden.

Wofür wird die Bosch Dehnhülse M8 (VE=3) verwendet:

• Die Bosch Classic Motor-Dehnhülse M8 (Motorschrauben – Hülse) wird benötigt, um den Bosch Classic-Line Motor gemeinsam mit der Bosch Montageplatte an einem eBike Rahmen zu befestigen.
• Der Bosch Classic-Motor verfügt dazu über 3 Stehbolzen, welche fest mit dem Motorgehäuse verbunden sind und somit nicht ausgetauscht werden können.
• Diese originalen Dehnhülsen werden benötigt, um zum einen eine spielfreie Verbindung zwischen dem Bohrloch und der Schraubverbindung herzustellen.
• Zum anderen wird während der Verformung das Gewinde fester umschlossen und damit ein selbstständiges Lösen der Verbindung unterbunden.
• Es sollte unbedingt die originale Dehnhülse verwendet werden, da das Original-Produkt speziell für diese Anwendung von Bosch konstruiert und nur so eine sichere Verbindung zwischen den verschiedenen Werkstoffen (Stahl, Aluminium) sichergestellt wird.

Warum muss die Bosch Dehnhülse M8 nach jedem Motorwechsel ausgetauscht werden? Welches Drehmoment muss ich beachten?

• Jede Dehnhülse am Bosch Classic Motor ist nur ein einziges Mal verwendbar, da eine „Verformung“ der Hülse bereits während des korrekten Montageprozesses, unter Einhaltung des erforderlichen Drehmomentes von 25-30 Nm erfolgt.
• Eine nochmals verwendete alten Bosch Classic M8 Dehnhülse kann brechen bzw. sich von selbst Lösen und damit zum Sturz führen.

Wichtiger Sicherheitshinweis:

• Bei Wiederverwendung gebrauchter Dehnhülsen besteht akute Bruchgefahr und damit ein erhöhtes Unfallrisiko.
• Ob die Hülse gedehnt ist kann man optisch nicht erkennen.
• Bei korrekter Montage muss jedoch davon ausgegangen werden, dass die Dehnhülse im eingebauten Zustand in jedem Fall „verbraucht“ ist und nach dem Lösen dieser Schraubverbindung zwingend ersetzt werden muss.

Weitere Montagehinweis:

• Bitte beachten Sie, dass die Haltevorrichtung der Antriebseinheit aus 3 Teilen besteht.
• 1x Bosch Montageplatte
• 2x Bosch M6x20 – T30 Torx-Schrauben
• 3x Bosch M8 Dehnhülsen – Torx T40

Technische Daten:

Bosch System:	Bosch Classic Plus Line
Hersteller:	Bosch
Artikel:	Bosch E-Bike Dehnhülse M8 für Antriebeinheit
Lieferumfang:	3x Dehnhülse M8, Torx T40
Herstellernummer:	1270016434
